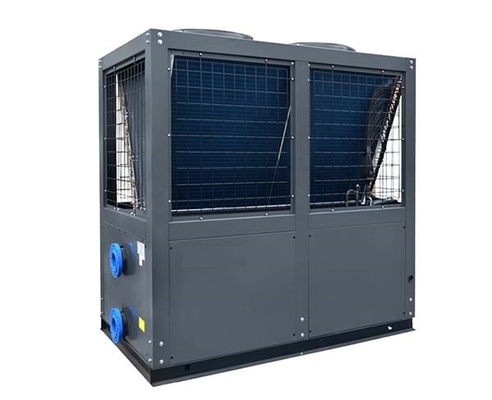

Mô tả Máy nước nóng bơm nhiệt nguồn khí CO2 R744 Máy nước nóng cho hệ thống sưởi dân dụng 7.45kw công suất 90 độ với máy nén dorin
Máy nén hút chất làm lạnh khí carbon dioxide ở nhiệt độ thấp và áp suất thấp từ thiết bị bay hơi, đồng thời nén chất làm lạnh carbon dioxide thành chất lỏng siêu tới hạn có nhiệt độ cao và áp suất cao thông qua quá trình làm việc.Chất lỏng siêu tới hạn có nhiệt độ cao và áp suất cao đi vào bộ làm mát khí để trao đổi nhiệt với nước và được làm mát trong bộ làm mát khí.Chất lỏng có áp suất cao giải phóng rất nhiều nhiệt, và nước hấp thụ nhiệt được giải phóng và nhiệt độ tiếp tục tăng.Sau khi chất lỏng áp suất cao được van tiết lưu và giảm áp suất, nó sẽ hấp thụ nhiệt từ không khí xung quanh và bay hơi thành khí áp suất thấp thông qua hoạt động của quạt trong dàn bay hơi, và được hút vào máy nén để nén, và chu trình được lặp lại để tạo ra nước nóng.Tính năng Chất làm lạnh bảo vệ môi trường tự nhiên: ODP là 0, GWP là 1, không gây ô nhiễm môi trường, không độc hại, không cháy Hiệu suất làm nóng nhiệt độ cao tuyệt vời: sản lượng nước cao nhất có thể đạt trên 90 ℃ Hiệu suất nhiệt độ thấp tuyệt vời: tại - Nhiệt độ môi trường xung quanh 20 ° C, vẫn có thể tạo ra nước nóng ở nhiệt độ cao 90 ° C Hiệu suất cao: hiệu suất làm nóng COP có thể đạt 4,5 và khi nước nóng được tạo ra ở nhiệt độ thấp, COP vẫn trên 2,0 Phạm vi ứng dụng rộng rãi: nó có thể hoạt động bình thường trong phạm vi nhiệt độ xung quanh -20 ℃ ~ 43 ℃, thích hợp cho việc sản xuất nước nóng gia đình hoặc công nghiệp của chúng tôi
Hiệu suất của Máy nước nóng bơm nhiệt nguồn không khí CO2 R744 Máy nước nóng cho hệ thống sưởi dân dụng 7.45kw công suất 90 độ với máy nén dorin
Điều kiện làm việc ở nhiệt độ cực thấp: nhiệt độ môi trường xung quanh DB-10-C, nhiệt độ nước đầu vào 9 ° C;
Điều kiện rã đông: nhiệt độ môi trường xung quanh DB2 ° C / WB1 ° C, nhiệt độ nước đầu vào 9 ° C;điều kiện nhiệt độ thấp: nhiệt độ môi trường xung quanh DB7 ° C / WB6 ° C, nhiệt độ nước đầu vào 9 ° C;điều kiện làm việc tiêu chuẩn: nhiệt độ môi trường xung quanh DB20 ° C / WB15 ° C, nhiệt độ nước đầu vào 15 ° C;điều kiện làm việc ở nhiệt độ cao: nhiệt độ môi trường xung quanh DB38 ° C / WB23 ° C, nhiệt độ nước đầu vào 29 ° C.
Cài đặt phần ghi chú:
1. Khoảng cách xung quanh việc lắp đặt không được nhỏ hơn Im;
2. Các đường ống không phải là máy bơm nhiệt phải được bảo vệ khỏi sương giá và có thể lắp đặt các bộ phận làm nóng;
3. Cần có biện pháp cách nhiệt và bảo vệ đường ống dẫn nước nóng để tránh thất thoát nhiệt.
| HP | A / mm | B / mm | C / mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

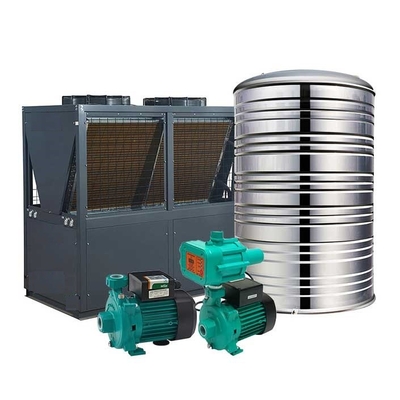

Sơ đồ ứng dụng Bể nước chịu áp lực
Máy bơm nhiệt nguồn khí CO2 R744 Máy nước nóng cho hệ thống sưởi dân dụng 7.45kw công suất 90 độ với máy nén dorin
Sơ đồ hệ thống Hệ thống điều khiển thông minh
Máy bơm nhiệt nguồn khí CO2 R744 Máy nước nóng cho hệ thống sưởi dân dụng 7.45kw công suất 90 độ với máy nén dorin
|
Danh sách thông số kỹ thuật đơn vị nước nóng máy bơm nhiệt CO2 Máy bơm nhiệt nguồn khí CO2 R744 Máy nước nóng cho hệ thống sưởi dân dụng 7.45kw công suất 90 độ với máy nén dorin |
||||||||
| Người mẫu | SJKRS-05I / C | SJKRS-28II / C | SJKRS-36II / C | SJKRS-55II / C | SJKRS-73II / C | SJKRS-106II / C | SJKRS-160II / C | |
| Sự chỉ rõ | 2HP | 7,5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Nguồn cấp | 230V / 1N / 50Hz | 380V / 3N / 50Hz | ||||||
| Phương pháp sưởi ấm | Sưởi ấm / tuần hoàn trực tiếp | |||||||
| Điều kiện làm việc danh nghĩa | (kw) công suất sưởi | 7.45 | 28.1 | 37,7 | 56.1 | 74.1 | 108,6 | 158,7 |
| (kw) Công suất đầu vào |
1,61 | 6.1 | 8.2 | 12,2 | 16.1 | 23,6 | 34,5 | |
| COP | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m³ / h) Làm nóng dòng nước |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Điều kiện làm việc nhiệt độ cao | (kw) công suất sưởi | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kw) Công suất đầu vào | 1,73 | 7,5 | 8.9 | 16.1 | 18,6 | 27,8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³ / h) Làm nóng dòng nước |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1.51 | |
| Điều kiện làm việc ở nhiệt độ thấp | (kw) công suất sưởi | 4.3 | 15,7 | 19.1 | 31,8 | 38,9 | 59.3 | 90 |
| (kw) Công suất đầu vào | 1.59 | 5,8 | 7.1 | 11,8 | 14.4 | 21,9 | 33.3 | |
| COP | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m³ / h) Làm nóng dòng nước |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Thông tin bộ phận | Kích thước giao diện ống nước | DN15 | DN20 | DN25 | DN32 | |||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống | |||||||
| Bộ trao đổi nhiệt không khí | Ống đồng nhôm vây | |||||||
| Loại máy nén | Quay đôi | Kiểu pittông nửa kín | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | |||||||
| Nhiệt độ đầu ra tối đa | 85 ℃ | 90 ℃ | ||||||
| Môi chất lạnh | R744 (CO2) | |||||||
| Máy ép thiết kế (MPa) | 15MPa (HP) / 8MPa (LP) | |||||||
| Kích thước (L, W, H mm) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070x2150x2245 | |
| (dB) Tiếng ồn | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) Trọng lượng | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Nhiệt độ nước cấp (℃) | 5 ~ 40 | |||||||
| (Áp lực nước cấp MPa) | 0,05 ~ 0,4 | |||||||
| Nhiệt độ đầu ra nước (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| Lưu lượng cực đại | 0,24 | 1,2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Nhiệt độ môi trường (℃) | -25 ~ 43 | |||||||
Sơ đồ hệ thống
