Mô tả Hệ thống bơm nhiệt DORIN INVERTER CO2 (R744) Hệ thống bơm nhiệt carbon dioxide nhiệt độ cao bơm nhiệt nguồn không khí và nguồn nước
Bộ phận bơm nhiệt tới hạn carbon dioxide có tác dụng tiết kiệm năng lượng đáng kể trong việc thu hồi nhiệt thải.Thông qua các đặc tính tuyệt vời của carbon dioxide siêu tới hạn, chỉ cần một lượng điện nhỏ để sản xuất nước nóng nhiệt độ cao.Ở miền Bắc lạnh 100 đến 20 độ có thể hấp thụ nhiệt thải của không khí.Trong khu vực siêu tới hạn của carbon dioxide, bộ trao đổi nhiệt khí vẫn có thể tạo ra nước nóng nhiệt độ cao trên 60 ° C một cách hiệu quả.
Nguyên lý làm việc của bơm nhiệt CO2
Nguyên lý hoạt động của CO2Heat Pump là môi chất lạnh sẽ hấp thụ nhiệt lượng trong không khí (hoặc nước), được nén lại bởi máy nén để trở thành khí có nhiệt độ cao và áp suất cao để thải ra ngoài.Chất làm lạnh có nhiệt độ cao và áp suất cao được làm lạnh bằng bộ làm mát bằng khí và truyền nhiệt cho nước sau đó thực hiện chức năng sưởi ấm.
Nhiệt độ làm việc của máy bơm nhiệt Carbon Dioxide: -43-43 ℃ Nhiệt độ nước đầu ra: 35-100 ℃ COP: 3.2-7.0

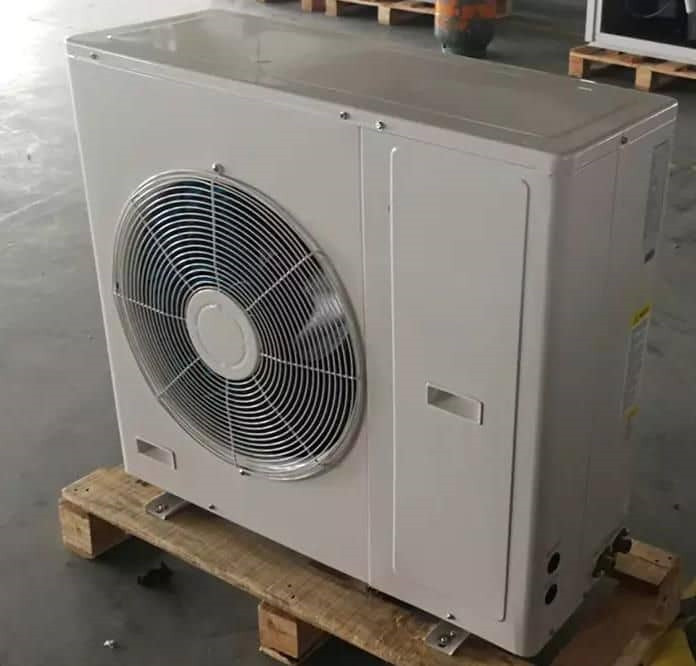

Hiệu suất của Hệ thống bơm nhiệt CO2 dân dụng 8kw Zew Zealand cho Hệ thống sưởi không gian kết hợp và Hệ thống sưởi nước nóng
Điều kiện làm việc ở nhiệt độ cực thấp: nhiệt độ môi trường xung quanh DB-10-C, nhiệt độ nước đầu vào 9 ° C;
Điều kiện rã đông: nhiệt độ môi trường xung quanh DB2 ° C / WB1 ° C, nhiệt độ nước đầu vào 9 ° C;điều kiện nhiệt độ thấp: nhiệt độ môi trường xung quanh DB7 ° C / WB6 ° C, nhiệt độ nước đầu vào 9 ° C;điều kiện làm việc tiêu chuẩn: nhiệt độ môi trường xung quanh DB20 ° C / WB15 ° C, nhiệt độ nước đầu vào 15 ° C;điều kiện làm việc ở nhiệt độ cao: nhiệt độ môi trường xung quanh DB38 ° C / WB23 ° C, nhiệt độ nước đầu vào 29 ° C.
Ghi chú cài đặt:
1. Khoảng cách xung quanh việc lắp đặt không được nhỏ hơn Im;
2. Các đường ống không phải là máy bơm nhiệt phải được bảo vệ khỏi sương giá và có thể lắp đặt các bộ phận làm nóng;
3. Cần có biện pháp cách nhiệt và bảo vệ đường ống dẫn nước nóng để tránh thất thoát nhiệt.
| HP | A / mm | B / mm | C / mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Sơ đồ ứng dụng Bể nước chịu áp lực
Hệ thống bơm nhiệt CO2 dân dụng 8kw Zew Zealand để kết hợp sưởi ấm không gian và sưởi ấm nước nóng
Sơ đồ hệ thống Hệ thống điều khiển thông minh
Hệ thống bơm nhiệt CO2 dân dụng 8kw Zew Zealand để kết hợp sưởi ấm không gian và sưởi ấm nước nóng
|
Danh sách thông số kỹ thuật đơn vị nước nóng máy bơm nhiệt CO2 Hệ thống bơm nhiệt CO2 dân dụng 8kw Zew Zealand để kết hợp sưởi ấm không gian và sưởi ấm nước nóng |
||||||||
| Mô hình | SJKRS-05I / C | SJKRS-28II / C | SJKRS-36II / C | SJKRS-55II / C | SJKRS-73II / C | SJKRS-106II / C | SJKRS-160II / C | |
| Sự chỉ rõ | 2HP | 7,5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Nguồn cấp | 230V / 1N / 50Hz | 380V / 3N / 50Hz | ||||||
| Phương pháp sưởi ấm | Sưởi ấm / tuần hoàn trực tiếp | |||||||
| Điều kiện làm việc danh nghĩa | (kw) công suất sưởi | 7.45 | 28.1 | 37,7 | 56.1 | 74.1 | 108,6 | 158,7 |
| (kw) Công suất đầu vào |
1,61 | 6.1 | 8.2 | 12,2 | 16.1 | 23,6 | 34,5 | |
| COP | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m³ / h) Làm nóng dòng nước |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Điều kiện làm việc nhiệt độ cao | (kw) công suất sưởi | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kw) Công suất đầu vào | 1,73 | 7,5 | 8.9 | 16.1 | 18,6 | 27,8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³ / h) Làm nóng dòng nước |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1.51 | |
| Điều kiện làm việc ở nhiệt độ thấp | (kw) công suất sưởi | 4.3 | 15,7 | 19.1 | 31,8 | 38,9 | 59.3 | 90 |
| (kw) Công suất đầu vào | 1.59 | 5,8 | 7.1 | 11,8 | 14.4 | 21,9 | 33.3 | |
| COP | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m³ / h) Làm nóng dòng nước |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Thông tin bộ phận | Kích thước giao diện ống nước | DN15 | DN20 | DN25 | DN32 | |||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống | |||||||
| Bộ trao đổi nhiệt không khí | Ống đồng nhôm vây | |||||||
| Loại máy nén | Quay đôi | Kiểu pittông nửa kín | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | |||||||
| Nhiệt độ đầu ra tối đa | 85 ℃ | 90 ℃ | ||||||
| Môi chất lạnh | R744 (CO2) | |||||||
| Máy ép thiết kế (MPa) | 15MPa (HP) / 8MPa (LP) | |||||||
| Kích thước (L, W, H mm) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070x2150x2245 | |
| (dB) Tiếng ồn | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) Trọng lượng | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Nhiệt độ nước cấp (℃) | 5 ~ 40 | |||||||
| (Áp lực nước cấp MPa) | 0,05 ~ 0,4 | |||||||
| Nhiệt độ đầu ra nước (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| Lưu lượng cực đại | 0,24 | 1,2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Nhiệt độ môi trường (℃) | -25 ~ 43 | |||||||
Sơ đồ hệ thống
