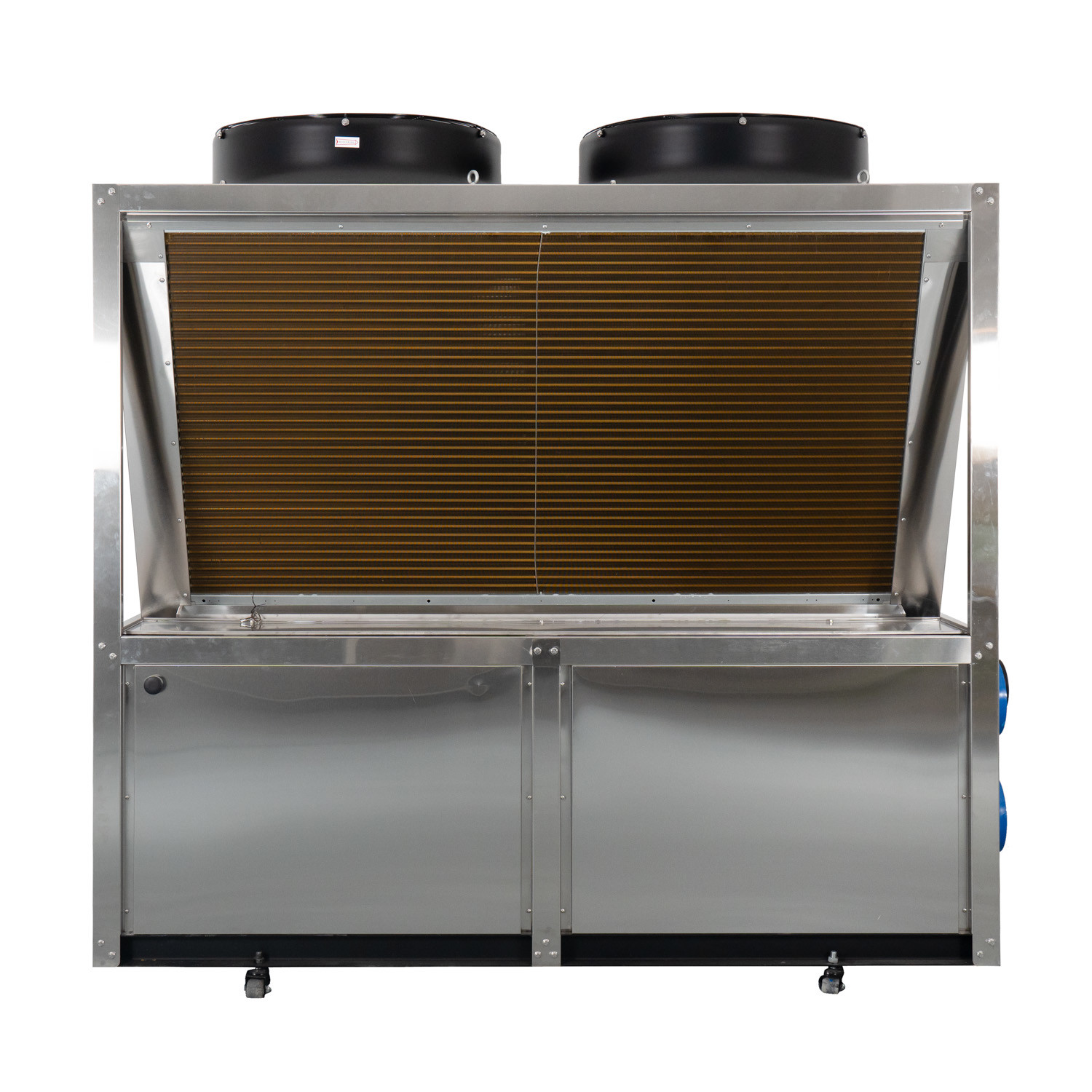

Mô tả của DORIN INVERTER CO2 ((R744) Hệ thống bơm nhiệt
Máy bơm nhiệt nhiệt độ cao CO2
Carbon dioxide là một chất lỏng làm việc tự nhiên, có độ dẫn nhiệt cao và công suất nhiệt cụ thể, giúp đạt được hệ số chuyển nhiệt cao;độ nhớt động thấp có thể làm giảm giảm áp suất của chất lỏng làm việc trong ốngMật độ hơi cao giúp cải thiện tốc độ lưu lượng khối lượng của chất lỏng làm việc,tỷ lệ mật độ (tỷ lệ mật độ đại diện cho sự khác biệt giữa các tính chất của khí và chất lỏng) là nhỏ, có lợi cho sự phân phối của chất lỏng làm việc, và độ căng bề mặt là nhỏ, có thể cải thiện độ sôi trong vùng truyền nhiệt của bộ bay hơi.Mật độ khí rất cao., và công suất sưởi ấm trên mỗi khối lượng đơn vị lớn, gấp khoảng 5 lần so với R22, có thể làm giảm kích thước của ống và máy nén, làm cho hệ thống nhẹ hơn, nhỏ gọn và có kích thước nhỏ.Tỷ lệ áp suất của máy nén (tỷ lệ áp suất ngưng tụ và áp suất bay hơi của chất lỏng làm việc) thấp, quá trình nén có thể gần hơn với nén isentropic và hiệu quả được cải thiện.
Quá trình chu kỳ làm lạnh xuyên quan trọng carbon dioxide hơi khác với chu kỳ làm lạnh nén hơi thông thường.Áp suất hút của máy nén thấp hơn áp suất quan trọng, và nhiệt độ bay hơi cũng thấp hơn nhiệt độ phê phán.Quá trình trao đổi nhiệt dựa trên nhiệt tiềm ẩn để hoàn thànhTuy nhiên, áp suất khí thải của máy nén cao hơn áp suất quan trọng và không có chất ngưng tụ được tạo ra trong quá trình giải phóng nhiệt của môi trường làm việc.Máy trao đổi nhiệt áp suất cao không còn được gọi là máy ngưng tụCác khái niệm truyền thống của nhiệt độ ngưng tụ đã bị mất. nghĩa là, quá trình trao đổi nhiệt dựa trên nhiệt có thể hiểu được để hoàn thành.

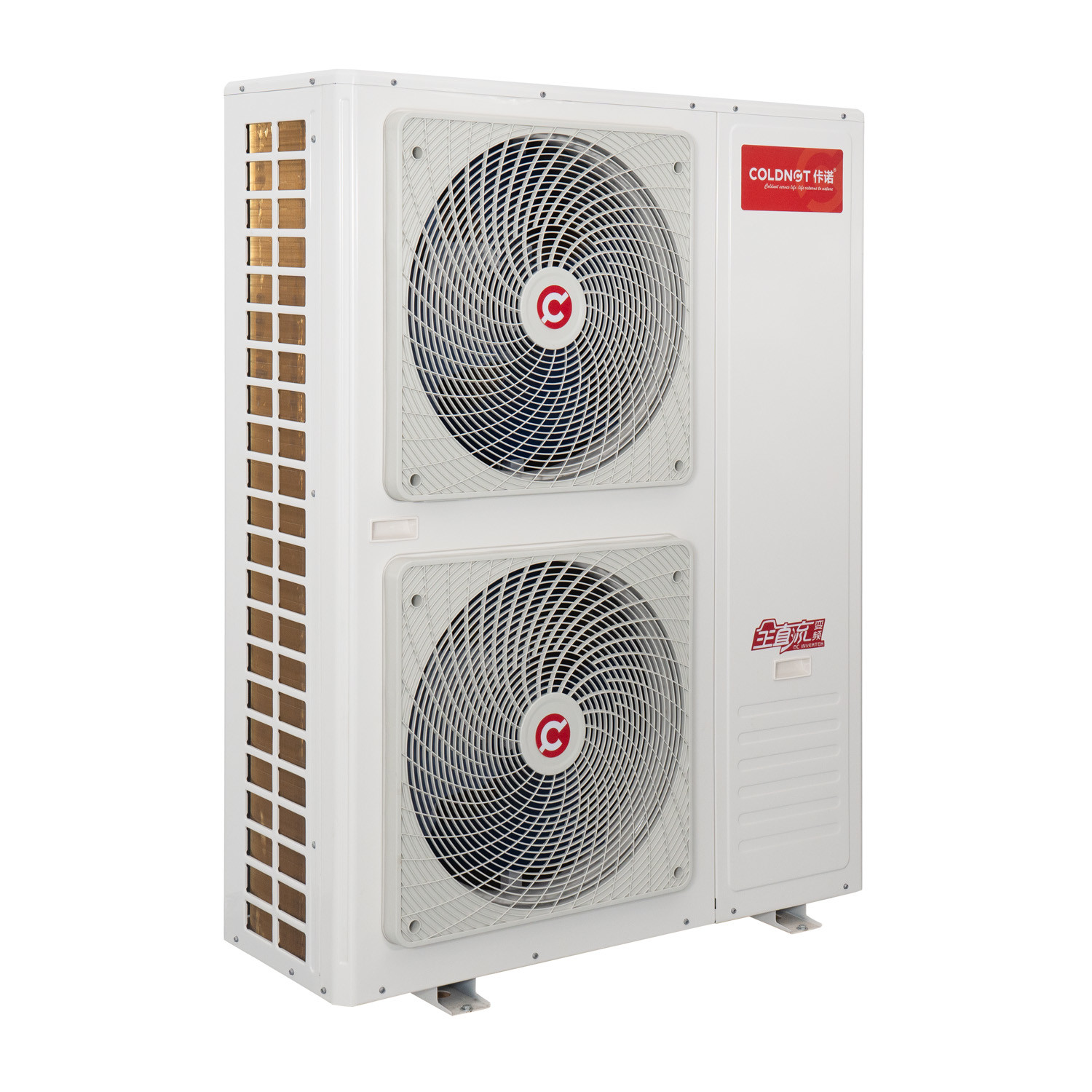

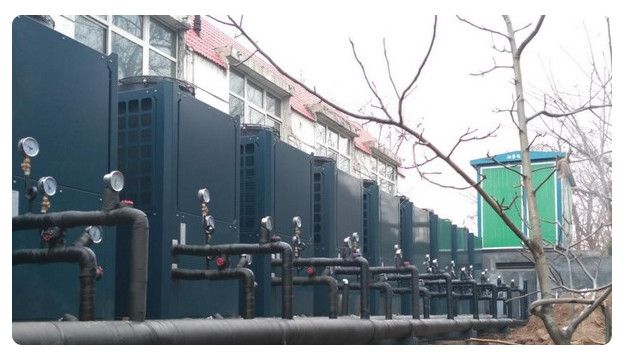

Hiệu suất của 8 kw R744 CO2 bơm nhiệt Máy sưởi nước sử dụng nhà ở -25 độ ổn định
Điều kiện làm việc ở nhiệt độ cực thấp: nhiệt độ môi trường DB-10-C, nhiệt độ nước vào 9°C;
Điều kiện tan băng: nhiệt độ môi trường DB2°C/WB1°C, nhiệt độ nước vào 9°C; điều kiện nhiệt độ thấp: nhiệt độ môi trường DB7°C/WB6°C, nhiệt độ nước vào 9°C; điều kiện làm việc tiêu chuẩn:Nhiệt độ môi trường DB20°C /WB15°C, nhiệt độ nước vào 15°C; điều kiện làm việc nhiệt độ cao: nhiệt độ môi trường DB38°C/WB23°C, nhiệt độ nước vào 29°C.
Ghi chú cài đặt:
1Khoảng cách xung quanh thiết bị không được nhỏ hơn Im;
2Các đường ống khác ngoài máy bơm nhiệt nên được bảo vệ khỏi đông lạnh và các yếu tố sưởi ấm có thể được lắp đặt;
3Các biện pháp cách nhiệt và bảo vệ nhiệt nên được thực hiện cho các đường ống dẫn lưu thông nước nóng để ngăn ngừa mất nhiệt.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Sơ đồ ứng dụng Thùng chứa nước chịu áp suất
8 kw R744 CO2 Bơm nhiệt Máy sưởi nước sử dụng trong nhà ở -25 độ ổn định
Hệ thống biểu đồ Hệ thống điều khiển thông minh
8 kw R744 CO2 Bơm nhiệt Máy sưởi nước sử dụng trong nhà ở -25 độ ổn định
|
Danh sách thông số kỹ thuật của máy bơm nhiệt CO2 8 kw R744 CO2 Bơm nhiệt Máy sưởi nước sử dụng trong nhà ở -25 độ ổn định |
||||||||
| Mô hình | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Thông số kỹ thuật | 2HP | 7.5HP | 10 mã lực | 15 mã lực | 20 mã lực | 30 mã lực | 45 mã lực | |
| Nguồn cung cấp điện | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Phương pháp sưởi | Sưởi ấm trực tiếp / lưu thông | |||||||
| Điều kiện làm việc danh nghĩa | (kW) công suất sưởi ấm | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) Năng lượng đầu vào |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) Dòng nước sưởi ấm |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Điều kiện làm việc ở nhiệt độ cao | (kw) công suất sưởi ấm | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) Sức mạnh đầu vào | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) Dòng nước sưởi ấm |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Điều kiện làm việc ở nhiệt độ thấp | (kw) công suất sưởi ấm | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) Sức mạnh đầu vào | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) Dòng nước sưởi ấm |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Thông tin về bộ phận | Kích thước giao diện ống nước | DN15 | DN20 | DN25 | DN32 | |||
| Máy trao đổi nhiệt nước | Máy trao đổi nhiệt bằng tấm hoặc ống | |||||||
| Máy trao đổi nhiệt không khí | Vòng vây nhôm ống đồng | |||||||
| Loại máy nén | Máy quay hai lần | Loại xoay tròn bán đóng | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | |||||||
| Nhiệt độ đầu ra tối đa | 85°C | 90°C | ||||||
| Chất làm mát | R744 ((CO2) | |||||||
| Áp suất thiết kế ((MPa) | 15MPa ((HP)/8MPa ((LP) | |||||||
| Kích thước (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) ồn | ≤ 44 | ≤ 56 | ≤ 59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (kg) Trọng lượng | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Nhiệt độ nước cung cấp ((°C) | 5~40 | |||||||
| (Áp suất nước cung cấp MPa) | 0.05~0.4 | |||||||
| Nhiệt độ thoát nước (°C) | 55~85 | 55 ~ 90 | ||||||
| Dòng chảy tối đa | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Nhiệt độ môi trường (°C) | -25~43 | |||||||
Sơ đồ sơ đồ hệ thống
