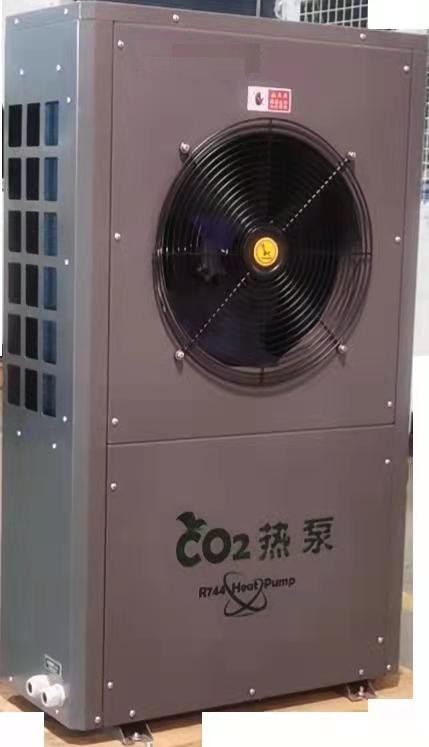

Mô tả máy bơm nhiệt nguồn không khí 106kw R744 (CO2) đầu ra 90 độ
Bộ phận bơm nhiệt tới hạn carbon dioxide có tác dụng tiết kiệm năng lượng đáng kể trong việc thu hồi nhiệt thải.Thông qua các đặc tính tuyệt vời của carbon dioxide siêu tới hạn, chỉ cần một lượng điện nhỏ để sản xuất nước nóng nhiệt độ cao.Ở miền Bắc lạnh 100 đến 20 độ có thể hấp thụ nhiệt thải của không khí.Trong khu vực siêu tới hạn của carbon dioxide, bộ trao đổi nhiệt khí vẫn có thể tạo ra nước nóng nhiệt độ cao trên 60 ° C một cách hiệu quả.
Máy bơm nhiệt nhiệt độ cao carbon dioxide
Khí cacbonic là chất lỏng làm việc tự nhiên, có tính dẫn nhiệt và nhiệt dung riêng cao, giúp thu được hệ số truyền nhiệt cao;độ nhớt động lực thấp có thể làm giảm độ giảm áp suất của chất lỏng làm việc trong ống.Mật độ hơi cao giúp cải thiện tốc độ dòng chảy của chất lỏng làm việc, tỷ lệ khối lượng riêng (tỷ lệ khối lượng riêng thể hiện sự khác biệt giữa các đặc tính của khí và chất lỏng) nhỏ, có lợi cho sự phân bố của chất lỏng làm việc, và sức căng bề mặt nhỏ, có thể cải thiện cường độ truyền nhiệt của vùng sôi trong thiết bị bay hơi.Mật độ gas cao, công suất cấp nhiệt trên một đơn vị thể tích lớn, gấp khoảng 5 lần so với R22, có thể giảm kích thước đường ống và máy nén, giúp hệ thống nhẹ hơn, nhỏ gọn và kích thước nhỏ hơn.Tỷ số áp suất của máy nén (tỷ số giữa áp suất ngưng tụ và áp suất bay hơi của chất lỏng làm việc) thấp, quá trình nén có thể gần với nén đẳng hướng và hiệu quả được cải thiện.Nguồn hàng đa dạng và giá thành rẻ.
Quá trình của chu trình làm lạnh tới hạn carbon dioxide hơi khác so với chu trình làm lạnh nén hơi thông thường.Áp suất hút của máy nén thấp hơn áp suất tới hạn, và nhiệt độ bay hơi cũng thấp hơn nhiệt độ tới hạn.Quá trình thu nhiệt của chu trình vẫn được thực hiện trong điều kiện tới hạn.Quá trình trao đổi nhiệt dựa vào nhiệt tiềm ẩn để hoàn thành.Tuy nhiên, áp suất xả của máy nén cao hơn áp suất tới hạn, và không có nước ngưng tụ được tạo ra trong quá trình tỏa nhiệt của môi chất làm việc.Thiết bị trao đổi nhiệt áp suất cao không còn được gọi là bình ngưng, mà là thiết bị làm mát khí.Khái niệm truyền thống về nhiệt độ ngưng tụ đã bị mất.Có nghĩa là, quá trình trao đổi nhiệt dựa vào nhiệt năng để hoàn thành.

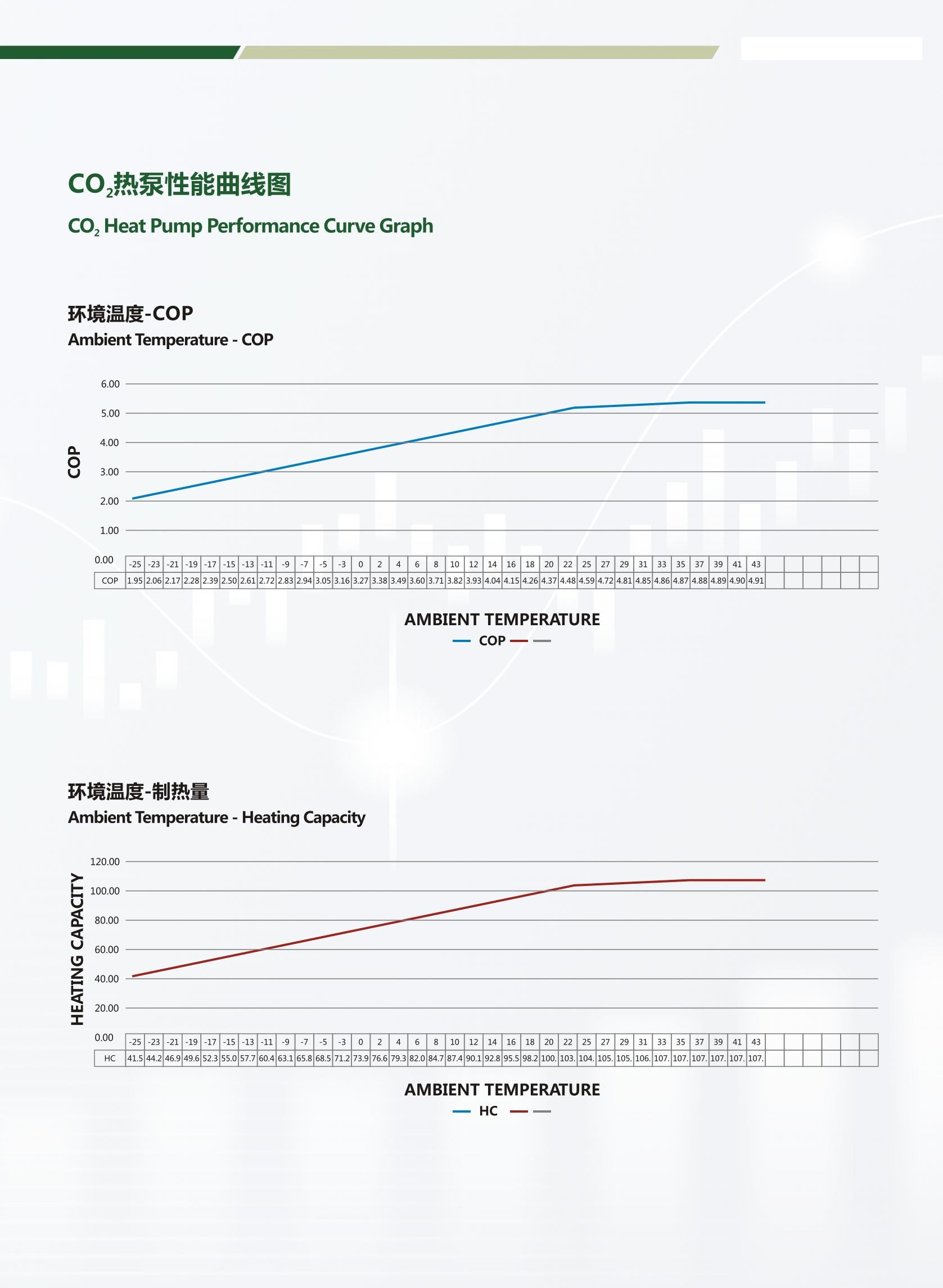

Hiệu suất của bơm nhiệt nguồn không khí 106kw R744 (CO2) đầu ra 90 độ
Điều kiện làm việc ở nhiệt độ cực thấp: nhiệt độ môi trường xung quanh DB-10-C, nhiệt độ nước đầu vào 9 ° C;
Điều kiện rã đông: nhiệt độ môi trường xung quanh DB2 ° C / WB1 ° C, nhiệt độ nước đầu vào 9 ° C;điều kiện nhiệt độ thấp: nhiệt độ môi trường xung quanh DB7 ° C / WB6 ° C, nhiệt độ nước đầu vào 9 ° C;điều kiện làm việc tiêu chuẩn: nhiệt độ môi trường xung quanh DB20 ° C / WB15 ° C, nhiệt độ nước đầu vào 15 ° C;điều kiện làm việc ở nhiệt độ cao: nhiệt độ môi trường xung quanh DB38 ° C / WB23 ° C, nhiệt độ nước đầu vào 29 ° C.
Ghi chú cài đặt:
1. Khoảng cách xung quanh việc lắp đặt không được nhỏ hơn Im;
2. Các đường ống không phải là máy bơm nhiệt phải được bảo vệ khỏi sương giá và có thể lắp đặt các bộ phận làm nóng;
3. Cần có biện pháp cách nhiệt và bảo vệ đường ống dẫn nước nóng để tránh thất thoát nhiệt.
| HP | A / mm | B / mm | C / mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Sơ đồ ứng dụng Bể nước chịu áp lực
Máy bơm nhiệt nguồn không khí 106kw R744 (CO2) đầu ra 90 độ
Sơ đồ hệ thống Hệ thống điều khiển thông minh
Máy bơm nhiệt nguồn không khí 106kw R744 (CO2) đầu ra 90 độ
|
Danh sách thông số kỹ thuật đơn vị nước nóng máy bơm nhiệt CO2 Máy bơm nhiệt nguồn không khí 106kw R744 (CO2) đầu ra 90 độ |
||||||||
| Mô hình | SJKRS-05I / C | SJKRS-28II / C | SJKRS-36II / C | SJKRS-55II / C | SJKRS-73II / C | SJKRS-106II / C | SJKRS-160II / C | |
| Sự chỉ rõ | 2HP | 7,5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Nguồn cấp | 230V / 1N / 50Hz | 380V / 3N / 50Hz | ||||||
| Phương pháp sưởi ấm | Sưởi ấm / tuần hoàn trực tiếp | |||||||
| Điều kiện làm việc danh nghĩa | (kw) công suất sưởi | 7.45 | 28.1 | 37,7 | 56.1 | 74.1 | 108,6 | 158,7 |
| (kw) Công suất đầu vào |
1,61 | 6.1 | 8.2 | 12,2 | 16.1 | 23,6 | 34,5 | |
| COP | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m³ / h) Làm nóng dòng nước |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Điều kiện làm việc nhiệt độ cao | (kw) công suất sưởi | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kw) Công suất đầu vào | 1,73 | 7,5 | 8.9 | 16.1 | 18,6 | 27,8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³ / h) Làm nóng dòng nước |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1.51 | |
| Điều kiện làm việc ở nhiệt độ thấp | (kw) công suất sưởi | 4.3 | 15,7 | 19.1 | 31,8 | 38,9 | 59.3 | 90 |
| (kw) Công suất đầu vào | 1.59 | 5,8 | 7.1 | 11,8 | 14.4 | 21,9 | 33.3 | |
| COP | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m³ / h) Làm nóng dòng nước |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Thông tin bộ phận | Kích thước giao diện ống nước | DN15 | DN20 | DN25 | DN32 | |||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống | |||||||
| Bộ trao đổi nhiệt không khí | Ống đồng nhôm vây | |||||||
| Loại máy nén | Quay đôi | Kiểu pittông nửa kín | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | |||||||
| Nhiệt độ đầu ra tối đa | 85 ℃ | 90 ℃ | ||||||
| Môi chất lạnh | R744 (CO2) | |||||||
| Máy ép thiết kế (MPa) | 15MPa (HP) / 8MPa (LP) | |||||||
| Kích thước (L, W, H mm) | 750 * 390 * 1245 | 1450 * 950 * 1450 | 1600 * 950 * 1500 | 1850 * 1150 * 1900 | 2050 * 1150 * 1950 | 2670 * 1410 * 2150 | 2070x2150x2245 | |
| (dB) Tiếng ồn | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) Trọng lượng | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Nhiệt độ nước cấp (℃) | 5 ~ 40 | |||||||
| (Áp lực nước cấp MPa) | 0,05 ~ 0,4 | |||||||
| Nhiệt độ đầu ra nước (℃) | 55 ~ 85 | 55 ~ 90 | ||||||
| Lưu lượng cực đại | 0,24 | 1,2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Nhiệt độ môi trường (℃) | -25 ~ 43 | |||||||
Sơ đồ hệ thống
