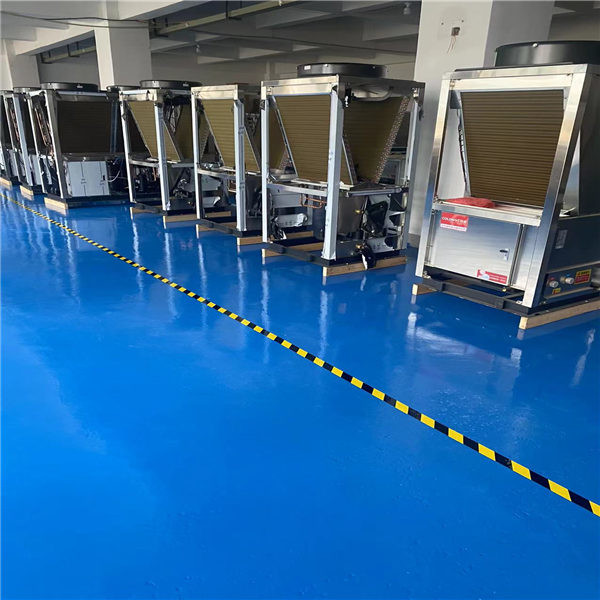

Sức mạnh của Máy bơm nhiệt từ không khí đến nước thương mại REVERE CO₂ R744 40kw
Một thiết bị bơm nhiệt carbon dioxide được trang bị bộ lưu trữ nhiệt thay đổi pha mật độ cao, bao gồm một máy bơm nhiệt carbon dioxide, đường ống đầu vào của máy bơm nhiệt carbon dioxide được kết nối với van ba chiều chạy điện đầu tiên, đường ống phụ của ống đầu tiên van ba chiều điện được kết nối với đường ống ra ba chiều của máy bơm nhiệt carbon dioxide, máy bơm nhiệt carbon dioxide Đường ống đầu ra nước được kết nối với van ba chiều điện thứ hai sau van ba chiều, đường ống phụ của van ba chiều điện thứ hai được kết nối với đường ống dẫn nước vào của bộ lưu nhiệt thay đổi pha mật độ cao và đường ống ra nước của bộ lưu nhiệt thay đổi pha mật độ cao được kết nối với đầu ra của bơm nhiệt.Trên đường ống nước ba ngã, van ba ngã bằng điện do bộ phận điều khiển;thiết bị của mô hình tiện ích có thể sử dụng bộ lưu nhiệt đổi pha mật độ cao, khi nhiệt độ ngoài trời cao, vừa cung cấp nhiệt cho hệ thống vừa lưu trữ lượng nhiệt thừa do bơm nhiệt tỏa ra;Khi nhiệt độ ngoài trời xuống rất thấp, máy bơm nhiệt bị tắt và nhiệt tích trữ được giải phóng cho hệ thống sử dụng, đồng thời hệ thống sưởi phụ bằng điện cũng bị hủy bỏ theo đó.Thông qua sự kiểm soát của bộ phận điều khiển, hệ số hiệu suất làm việc của máy bơm nhiệt carbon dioxide được tối đa hóa và giảm công suất cấu hình công suất của hệ thống.
Thiết bị khử trùng và sấy khô bằng vi sóng để tăng entanpi của bơm nhiệt carbon dioxide, bao gồm hệ thống làm ướt, hệ thống vận chuyển vật liệu, hệ thống làm khô và khử trùng bằng vi sóng, hệ thống tăng entanpi bơm nhiệt carbon dioxide và hệ thống lọc khí, hệ thống làm ướt được sử dụng để làm ướt vật liệu được đã xử lý và vận chuyển nguyên liệu Hệ thống được sử dụng để vận chuyển nguyên liệu cần xử lý vào hệ thống sấy và tiệt trùng bằng vi sóng để làm khô và tiệt trùng bằng vi sóng rồi thải ra ngoài.Khí ẩm và khí nóng được tạo ra trong quá trình làm khô và khử trùng được làm mát và hút ẩm bằng hệ thống tăng entanpi của bơm nhiệt carbon dioxide, sau đó được làm trống sau khi được làm sạch bằng hệ thống lọc khí., nhiệt tạo ra bởi máy phát vi sóng được làm mát bằng hệ thống tăng entanpi của máy bơm nhiệt carbon dioxide và hệ thống tăng enthalpy của máy bơm nhiệt carbon dioxide thu hồi nhiệt tạo ra bởi máy phát vi sóng và nhiệt của khí thải ướt và nóng để làm nóng sơ bộ phun nước và các vật liệu cần xử lý.Thiết bị có hiệu suất làm khô và khử trùng cao và hiệu quả tốt, sử dụng hệ thống tăng entanpi để thực hiện việc tận dụng từng tầng nhiệt thải và tái chế tài nguyên nước, có chi phí vận hành thấp và không gây ô nhiễm môi trường.
Máy bơm nhiệt từ không khí đến nước thương mại REVERE CO₂ R744 40kw
| Loại đơn vị | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | SJKRS-73 I / C | IC SJKRS-106 | SJKRS-I60II / C | |
| Thông số kỹ thuật | 7,5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Nguồn cấp | Ba pha năm dây380V / 50Hz | ||||||
| Chế độ làm nóng | Nhiệt trực tiếp / kiểu chu trình | ||||||
| Điều kiện làm việc tiêu chuẩn | Công suất sưởi ấm (kw) | 27,5 | 36,7 | 55.1 | 72,8 | 10.6.5 | 155.1 |
| Công suất đầu vào (kW) | 6.1 | 8.2 | 13,7 | 16.1 | 23,6 | 34,5 | |
| COP | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Lưu lượng nước nóng (m³ / h) | 0,59 | 0,79 | 1.18 | 1.56 | 2,29 | 3,33 | |
| Điều kiện nhiệt độ cao | Công suất sưởi kw) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Công suất đầu vào (kW) | 7,5 | 8.9 | 16.1 | 18,6 | 27,8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Lưu lượng nước nóng (m³ / h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1.51 | |
| Điều kiện nhiệt độ thấp | Công suất sưởi ấm (kw) | 17.3 | 21.4 | 34.8 | 41,5 | 62,2 | 94,5 |
| Công suất đầu vào (kW) | 6.2 | 7.6 | 12.4 | 14,8 | 22,2 | 33,8 | |
| COP | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Lưu lượng nước nóng (m³ / h) | 0,32 | 0,4 | 0,65 | 0,78 | 1.16 | 1,77 | |
| Thông tin thành phần | Kích thước của mối nối ống nước | DN20 | DN25 | DN32 | DN40 | ||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống tay áo | ||||||
| Bộ trao đổi nhiệt không khí | Vây nhôm cho ống đồng | ||||||
| loại máy nén | Piston nửa kín | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | ||||||
| Nhiệt độ đầu ra tối đa (℃) | 90 ℃ | ||||||
| Chất làm lạnh | R744 (CO2) | ||||||
| Áp suất thiết kế (MPa) | Cạnh cao 15, cạnh thấp 8 | ||||||
| Kích thước (chiều dài, chiều rộng và chiều cao mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Tiếng ồn (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Trọng lượng (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| PHẠM VI sử dụng | Nhiệt độ nước cấp (℃) | 5 ~ 40 | |||||
| Áp lực nước cấp | 0,05 ~ 0,4 | ||||||
| Nhiệt độ nước thải (℃) | 55 ~ 90 | ||||||
| Lưu lượng cực đại | 1,2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Nhiệt độ môi trường (℃) | '-20 ~ 43 | ||||||
