Điểm mạnh của máy bơm nhiệt nguồn nước hoặc không khí sử dụng CO2 làm chất làm lạnh
Bộ điều khiển máy bơm nhiệt carbon dioxide, máy bơm nhiệt carbon dioxide bao gồm máy nén, quạt, máy bơm nước, van tiết lưu điện tử, van ba chiều, thiết bị bay hơi và bộ trao đổi nhiệt và bộ điều khiển bao gồm cảm biến nhiệt độ, được bố trí trên máy bơm nhiệt carbon dioxide và được sử dụng để phát hiện nhiệt độ từng điểm chính;điều khiển áp suất cao, được đặt ở đầu ra của máy nén, phát hiện xem áp suất của máy bơm nhiệt carbon dioxide có vượt quá giới hạn trên đã đặt hay không và gửi tín hiệu đến MCU;kiểm soát áp suất thấp, được đặt ở đầu vào máy nén, phát hiện xem áp suất bơm nhiệt carbon dioxide có thấp hơn giới hạn dưới đã đặt hay không Và gửi tín hiệu đến MCU;mô-đun truyền động rơ le được sử dụng để điều khiển máy nén, quạt và van ba ngả;mô-đun dẫn động máy bơm nước được sử dụng để điều chỉnh tốc độ của máy bơm nước;mô-đun dẫn động van tiết lưu điện tử được sử dụng để điều khiển van tiết lưu điện tử.Bộ điều khiển giải quyết hiệu quả các vấn đề phức tạp như chi phí hệ thống điều khiển cao, chẩn đoán lỗi thông minh và hoạt động tiết kiệm năng lượng và hiệu quả, đồng thời làm cho hệ thống bộ điều khiển tối ưu hơn thông qua phân tích và xử lý dữ liệu theo thời gian thực.
Hệ thống làm khô bùn bằng bơm nhiệt carbon dioxide, hệ thống làm khô bùn bằng bơm nhiệt carbon dioxide bao gồm: bộ phận làm khô bùn, bộ phận làm khô bùn được sử dụng để làm khô bùn nhằm thu được bùn khô và không khí nóng ẩm;và máy bơm nhiệt carbon dioxide Một bộ phận, bộ phận bơm nhiệt carbon dioxide được sử dụng để tạo thành không khí ẩm và nóng chảy vào bộ phận bơm nhiệt carbon dioxide từ bộ phận làm khô bùn thành không khí có nhiệt độ cao khô, và sau đó trả lại nhiệt độ cao khô không khí đến bộ phận làm khô bùn, không khí khô ở nhiệt độ cao được sử dụng làm nguồn nhiệt để làm khô bùn.Mô hình tiện ích sử dụng bộ phận bơm nhiệt CO2 siêu tới hạn, nhiệt độ khí thải của máy nén cao, nhiệt tiềm ẩn của CO2 cao và không ngưng tụ, do đó nhiệt độ của cửa ra khí nóng có thể đạt trên 100 ° C và làm khô hiệu quả được nâng cao đáng kể
Hệ thống sưởi nhiệt trực tiếp nhiều bể chứa dòng máy bơm nhiệt carbon dioxide bao gồm: một bộ phận bơm nhiệt carbon dioxide và một bể chứa nước, và có đặc điểm là: các bể chứa nước là một số và được kết nối nối tiếp với nhau, và một vết cắt- van tắt được bố trí giữa hai két nước liền nhau;Đầu ra nước của bộ phận bơm nhiệt được kết nối với két nước đầu tiên và cổng nước hồi của bộ phận bơm nhiệt carbon dioxide được kết nối với két nước đầu cuối;đầu ra nước của két nước đầu tiên được nối với đầu vào nước của thiết bị sưởi, và két nước đầu cuối được nối với đầu vào của thiết bị sưởi;Một nhánh cấp nước máy cũng được cung cấp trên nhánh cấp nước giữa bộ phận bơm nhiệt carbon dioxide và bể chứa nước đầu tiên.Mô hình tiện ích có cấu trúc đơn giản, lắp đặt và điều chỉnh thuận tiện, cải thiện độ ổn định của thiết bị, giảm chi phí bảo trì và vật liệu, đồng thời cải thiện hiệu quả trao đổi nhiệt của bộ trao đổi nhiệt bơm nhiệt carbon dioxide xuyên tới hạn.

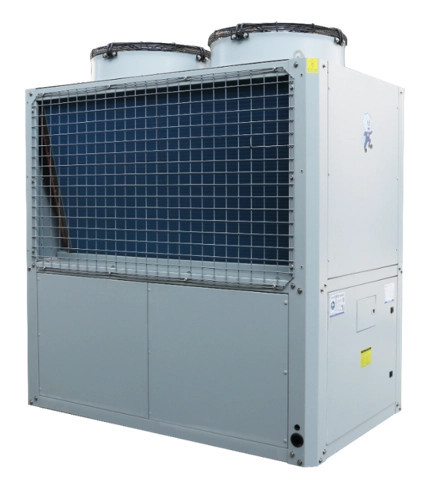

Máy bơm nhiệt nguồn nước hoặc không khí thương mại sử dụng CO2 làm chất làm lạnh
| Loại đơn vị | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | SJKRS-73 I / C | IC SJKRS-106 | SJKRS-I60II / C | |
| Thông số kỹ thuật | 7,5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Nguồn cấp | Ba pha năm dây380V / 50Hz | ||||||
| Chế độ làm nóng | Nhiệt trực tiếp / kiểu chu trình | ||||||
| Điều kiện làm việc tiêu chuẩn | Công suất sưởi ấm (kw) | 27,5 | 36,7 | 55.1 | 72,8 | 10.6.5 | 155.1 |
| Công suất đầu vào (kW) | 6.1 | 8.2 | 13,7 | 16.1 | 23,6 | 34,5 | |
| COP | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Lưu lượng nước nóng (m³ / h) | 0,59 | 0,79 | 1.18 | 1.56 | 2,29 | 3,33 | |
| Điều kiện nhiệt độ cao | Công suất sưởi kw) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Công suất đầu vào (kW) | 7,5 | 8.9 | 16.1 | 18,6 | 27,8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Lưu lượng nước nóng (m³ / h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1.51 | |
| Điều kiện nhiệt độ thấp | Công suất sưởi ấm (kw) | 17.3 | 21.4 | 34.8 | 41,5 | 62,2 | 94,5 |
| Công suất đầu vào (kW) | 6.2 | 7.6 | 12.4 | 14,8 | 22,2 | 33,8 | |
| COP | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Lưu lượng nước nóng (m³ / h) | 0,32 | 0,4 | 0,65 | 0,78 | 1.16 | 1,77 | |
| Thông tin thành phần | Kích thước của mối nối ống nước | DN20 | DN25 | DN32 | DN40 | ||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống tay áo | ||||||
| Bộ trao đổi nhiệt không khí | Vây nhôm cho ống đồng | ||||||
| loại máy nén | Piston nửa kín | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | ||||||
| Nhiệt độ đầu ra tối đa (℃) | 90 ℃ | ||||||
| Chất làm lạnh | R744 (CO2) | ||||||
| Áp suất thiết kế (MPa) | Cạnh cao 15, cạnh thấp 8 | ||||||
| Kích thước (chiều dài, chiều rộng và chiều cao mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Tiếng ồn (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Trọng lượng (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| PHẠM VI sử dụng | Nhiệt độ nước cấp (℃) | 5 ~ 40 | |||||
| Áp lực nước cấp | 0,05 ~ 0,4 | ||||||
| Nhiệt độ nước thải (℃) | 55 ~ 90 | ||||||
| Lưu lượng cực đại | 1,2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Nhiệt độ môi trường (℃) | '-20 ~ 43 | ||||||
