| MOQ: | Có thể thương lượng |
| Price: | negotiable |
| Bao bì tiêu chuẩn: | gói xuất khẩu tiêu chuẩn, hoặc theo yêu cầu của khách hàng |
| Thời gian giao hàng: | 1-30 ngày làm việc |
| Phương thức thanh toán: | L / C, D / A, D / P, T / T, Western Union, |
| Năng lực cung cấp: | 80000 chiếc / năm |
Giới thiệu nguyên lý máy bơm nhiệt nguồn không khí nguồn nước CO2 R744 37kw sử dụng thương mại cho nước nóng

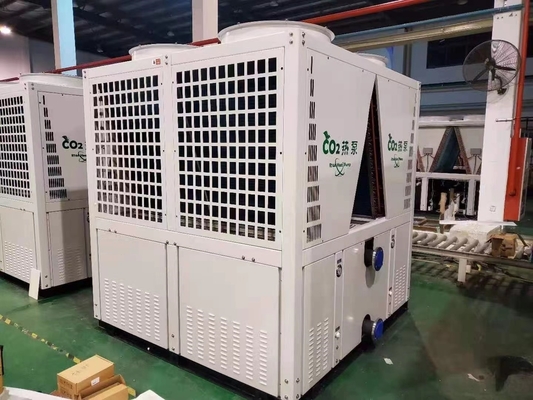

Máy bơm nhiệt carbon dioxide bao gồm một vỏ, một tấm ngăn được bố trí theo chiều ngang trong vỏ, một cụm bộ trao đổi nhiệt được cố định phía trên tấm ngăn, và cụm bộ trao đổi nhiệt bao gồm các bộ trao đổi nhiệt được bố trí nghiêng ở hai bên của tấm ngăn, và cụm bộ trao đổi nhiệt được bố trí phía trên cụm bộ trao đổi nhiệt. Có một quạt. Trong sáng chế này, một vách ngăn ngang được bố trí bên trong vỏ, vách ngăn chia vỏ thành không gian trên và dưới, cụm bộ trao đổi nhiệt được lắp đặt phía trên vách ngăn, và hệ thống đường ống và hệ thống tuần hoàn được lắp đặt trong không gian dưới vách ngăn, Cụm bộ trao đổi nhiệt và hệ thống đường ống được tách biệt bởi tấm ngăn để tránh sự đối lưu giữa bộ trao đổi nhiệt và hệ thống đường ống, do đó ngăn ngừa ảnh hưởng lẫn nhau giữa hai bộ phận, điều này có lợi cho hoạt động bình thường của máy bơm nhiệt carbon dioxide
Hệ thống bơm nhiệt được sử dụng liên quan đến bộ tách khí-lỏng cho hệ thống bơm nhiệt carbon dioxide. Bộ tách khí-lỏng cho hệ thống bơm nhiệt carbon dioxide bao gồm một thân hình trụ có cửa nạp khí và cửa thoát khí. Cửa nạp khí được trang bị một ống nạp khí, và cửa thoát khí được nối với một ống hồi dầu. Ống hồi dầu có hình dạng "U". Một đầu của ống hồi dầu thông với cửa thoát khí, đầu kia của ống hồi dầu lơ lửng trong không khí và lệch khỏi trục của ống nạp, và ít nhất một lỗ hồi dầu được bố trí xuyên tâm tại chỗ rẽ của ống hồi dầu. Mô hình tiện ích có tác dụng có lợi là thực hiện hiệu quả chức năng tách khí-lỏng của hệ thống bơm nhiệt carbon dioxide, chất lỏng là hỗn hợp dầu bôi trơn và chất lỏng carbon dioxide hồi về máy nén một cách trơn tru với lưu lượng không đổi, tránh xảy ra các tai nạn "đập lỏng" hoặc "cháy xi lanh" và tương tự.
Thông số kỹ thuật máy bơm nhiệt nguồn không khí nguồn nước CO2 R744 37kw sử dụng thương mại cho nước nóng
| Loại máy | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Thông số kỹ thuật | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Nguồn điện | Ba pha năm dây 380V/50Hz | ||||||
| Chế độ sưởi ấm | Trực tiếp/tuần hoàn | ||||||
| Điều kiện làm việc tiêu chuẩn | Công suất sưởi ấm (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Công suất đầu vào (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Lưu lượng nước nóng (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Điều kiện nhiệt độ cao | Công suất sưởi ấm (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Công suất đầu vào (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Lưu lượng nước nóng (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Điều kiện nhiệt độ thấp | Công suất sưởi ấm (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Công suất đầu vào (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Lưu lượng nước nóng (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Thông tin thành phần | Kích thước khớp nối ống nước | DN20 | DN25 | DN32 | DN40 | ||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc dạng ống lồng | ||||||
| Bộ trao đổi nhiệt không khí | Vây nhôm cho ống đồng | ||||||
| Loại máy nén | Bán kín kiểu pittông | ||||||
| Bảng điều khiển vận hành | Màn hình cảm ứng màu | ||||||
| Nhiệt độ đầu ra tối đa (℃) | 90℃ | ||||||
| Chất làm lạnh | R744 (CO2) | ||||||
| Áp suất thiết kế (MPa) | Cao áp 15, hạ áp 8 | ||||||
| Kích thước (dài, rộng và cao mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Độ ồn (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Trọng lượng (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| PHẠM VI sử dụng | Nhiệt độ nước cấp (℃) | 5~ 40 | |||||
| Áp suất nước cấp | 0.05~ 0.4 | ||||||
| Nhiệt độ nước ra (℃) | 55~ 90 | ||||||
| Lưu lượng tối đa | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Nhiệt độ môi trường (℃) | '-20~43 | ||||||
