Mô hình hóa các giả định • Trên tất cả các kiểu máy: - Bộ quá nhiệt 10 K (18 ° F) - 3 K (5 ° F) tiếp cận gần nhất tại chốt - 0 quạt và máy bơm hoạt động - Hiệu suất động cơ 95% - ηisen = 0,90 - 0,0467 * PR - ηvol = 1,00 - 0,04 * PR - Giảm áp suất bình ngưng 100 kPa - Giảm áp suất thiết bị bay hơi 50 kPa • Đặc trưng cho CO2: - Áp suất phía cao được tối ưu hóa cho COP • Đặc trưng cho HFC: - Làm lạnh phụ bình ngưng 5 K

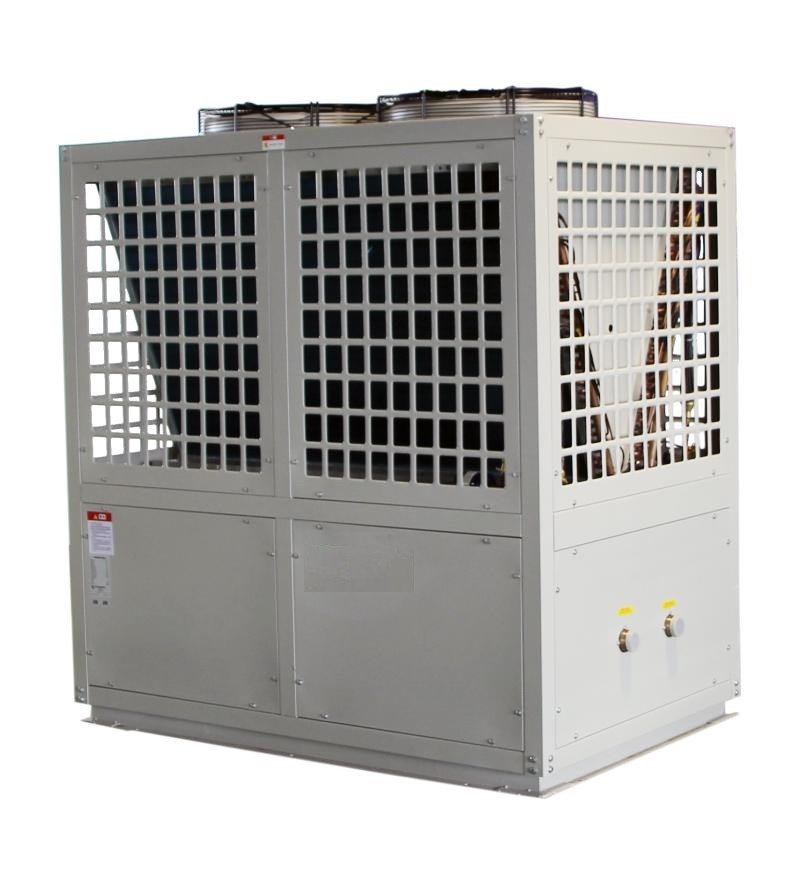

| Loại đơn vị | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | SJKRS-73 I / C | IC SJKRS-106 | SJKRS-I60II / C | |
| Thông số kỹ thuật | 7,5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Nguồn cấp | Ba pha năm dây380V / 50Hz | ||||||
| Chế độ làm nóng | Nhiệt trực tiếp / kiểu chu trình | ||||||
| Điều kiện làm việc tiêu chuẩn | Công suất sưởi ấm (kw) | 27,5 | 36,7 | 55.1 | 72,8 | 10.6.5 | 155.1 |
| Công suất đầu vào (kW) | 6.1 | 8.2 | 13,7 | 16.1 | 23,6 | 34,5 | |
| COP | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Lưu lượng nước nóng (m³ / h) | 0,59 | 0,79 | 1.18 | 1.56 | 2,29 | 3,33 | |
| Điều kiện nhiệt độ cao | Công suất sưởi kw) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Công suất đầu vào (kW) | 7,5 | 8.9 | 16.1 | 18,6 | 27,8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Lưu lượng nước nóng (m³ / h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1.51 | |
| Điều kiện nhiệt độ thấp | Công suất sưởi ấm (kw) | 17.3 | 21.4 | 34.8 | 41,5 | 62,2 | 94,5 |
| Công suất đầu vào (kW) | 6.2 | 7.6 | 12.4 | 14,8 | 22,2 | 33,8 | |
| COP | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Lưu lượng nước nóng (m³ / h) | 0,32 | 0,4 | 0,65 | 0,78 | 1.16 | 1,77 | |
| Thông tin thành phần | Kích thước của mối nối ống nước | DN20 | DN25 | DN32 | DN40 | ||
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống tay | ||||||
| Bộ trao đổi nhiệt không khí | Vây nhôm cho ống đồng | ||||||
| loại máy nén | Piston nửa kín | ||||||
| Bảng điều khiển | Màn hình cảm ứng màu | ||||||
| Nhiệt độ đầu ra tối đa (℃) | 90 ℃ | ||||||
| Chất làm lạnh | R744 (CO2) | ||||||
| Áp suất thiết kế (MPa) | Cạnh cao 15, cạnh thấp 8 | ||||||
| Kích thước (chiều dài, chiều rộng và chiều cao mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Tiếng ồn (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Trọng lượng (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| PHẠM VI sử dụng | Nhiệt độ nước cấp (℃) | 5 ~ 40 | |||||
| Áp lực nước cấp | 0,05 ~ 0,4 | ||||||
| Nhiệt độ nước thải (℃) | 55 ~ 90 | ||||||
| Lưu lượng cực đại | 1,2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Nhiệt độ môi trường (℃) | '-20 ~ 43 | ||||||
