Giới thiệu nguyên lý của hệ thống làm nóng bơm nhiệt CO2
Máy nén hút chất làm lạnh khí carbon dioxide ở nhiệt độ thấp và áp suất thấp từ thiết bị bay hơi, và nén chất làm lạnh carbon dioxide thành chất lỏng siêu tới hạn có nhiệt độ cao và áp suất cao thông qua quá trình làm việc.Chất lỏng siêu tới hạn có nhiệt độ cao và áp suất cao đi vào bộ làm mát khí để trao đổi nhiệt với nước và được làm mát trong bộ làm mát khí.Chất lỏng có áp suất cao giải phóng rất nhiều nhiệt, và nước hấp thụ nhiệt được giải phóng và nhiệt độ tiếp tục tăng lên.Sau khi chất lỏng áp suất cao được van tiết lưu và giảm áp suất, trong dàn bay hơi, quạt sẽ hấp thụ nhiệt ở không khí xung quanh và bay hơi thành khí áp suất thấp, được hút vào máy nén và nén lại, lặp đi lặp lại. được tuần hoàn để cung cấp nước nóng.
Tính năng của hệ thống sưởi bằng bơm nhiệt CO2
Môi chất lạnh bảo vệ môi trường tự nhiên: Môi chất lạnh CO2, ODP là 0, GWP là 1, không gây ô nhiễm môi trường, không độc hại, không cháy nổ;
Nhiệt độ nước đầu ra cao: nhiệt độ nước cấp / hồi có thể đạt 65 ° C / 45 ° C, và nhiệt độ nước đầu ra cao nhất có thể đạt trên 75 ° C, thích hợp cho bộ tản nhiệt;
Hiệu suất nhiệt độ thấp tuyệt vời: ở nhiệt độ môi trường -35 ° C, hệ thống sưởi vẫn diễn ra bình thường;
Hiệu quả cao: Hiệu suất sưởi ấm COP có thể đạt 1,8 ở nhiệt độ môi trường -30 ° C;
Phạm vi ứng dụng rộng rãi: nó có thể hoạt động bình thường trong phạm vi nhiệt độ môi trường -35 ℃ ~ 20 ℃, phù hợp với hầu hết các vùng lạnh giá ở miền Bắc nước tôi.

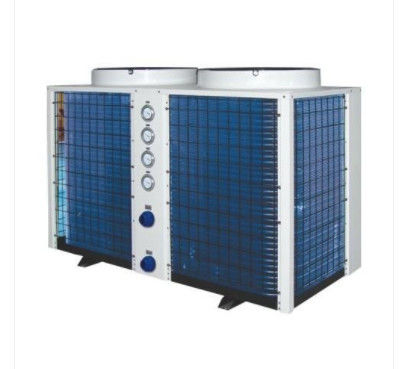

| Hệ thống sưởi ấm bằng bơm nhiệt Monobloc CO2 | ||||
| Loại đơn vị | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| Thông số kỹ thuật | 7,5HP | 10HP | 15HP | |
| Nguồn cấp | Ba pha năm dây380V / 50Hz | |||
| Chế độ làm nóng | Nhiệt trực tiếp / kiểu chu trình | |||
| Điều kiện làm việc tiêu chuẩn | Công suất sưởi ấm (kw) | 27,5 | 36,7 | 55.1 |
| Công suất đầu vào (kW) | 6.1 | 8.2 | 13,7 | |
| COP | 4,5 | 4,5 | 4,5 | |
| Lưu lượng nước nóng (m³ / h) | 0,59 | 0,79 | 1.18 | |
| Điều kiện nhiệt độ cao | Công suất sưởi kw) | 23,9 | 28,5 | 51,5 |
| Công suất đầu vào (kW) | 7,5 | 8.9 | 16.1 | |
| COP | 3.2 | 3.2 | 3.2 | |
| Lưu lượng nước nóng (m³ / h) | 0,27 | 0,33 | 0,59 | |
| Điều kiện nhiệt độ thấp | Công suất sưởi ấm (kw) | 17.3 | 21.4 | 34.8 |
| Công suất đầu vào (kW) | 6.2 | 7.6 | 12.4 | |
| COP | 2,8 | 2,8 | 2,8 | |
| Lưu lượng nước nóng (m³ / h) | 0,32 | 0,4 | 0,65 | |
| Các thành phần Thông tin |
Kích thước của mối nối ống nước | DN20 | DN25 | |
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống tay áo | |||
| Bộ trao đổi nhiệt không khí | Vây nhôm cho ống đồng | |||
| loại máy nén | Piston nửa kín | |||
| Bảng điều khiển | Màn hình cảm ứng màu | |||
| Nhiệt độ đầu ra tối đa (℃) | 90 ℃ | |||
| Chất làm lạnh | R744 (CO2) | |||
| Áp suất thiết kế (MPa) | Cạnh cao 15, cạnh thấp 8 | |||
| Kích thước (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Tiếng ồn (dB) | 56 | 59 | 62 | |
| Trọng lượng (kg) | 550 | 660 | 780 | |
| PHẠM VI sử dụng | Nhiệt độ nước cấp (℃) | 5 ~ 40 | ||
| Áp lực nước cấp | 0,05 ~ 0,4 | |||
| Nhiệt độ nước thải (℃) | 55 ~ 90 | |||
| Lưu lượng cực đại | 1,2 | 1,5 | 2,4 | |
| Nhiệt độ môi trường (℃) |
'-20 ~ 43
|
|||
