1. Máy nước nóng bơm nhiệt CO2 là gì?
Máy bơm nhiệt CO2 là một hệ thống máy bơm nhiệt sử dụng CO2 làm chất làm lạnh.Vì mã môi chất lạnh CO2 là R-744 nên bơm nhiệt CO2 còn được gọi là bơm nhiệt R744.
2. Nguyên lý làm việc của bơm nhiệt CO2
Nguyên lý hoạt động của bơm nhiệt CO2 về cơ bản giống với bơm nhiệt thông thường.Trong thời gian cài đặt, khi nhiệt độ nước của bình chứa nước nóng thấp hơn giá trị cài đặt của bộ điều khiển nhiệt độ, máy bơm nhiệt, quạt và máy bơm nước tuần hoàn sẽ tự động bật và quạt hút gió vào dàn bay hơi.Sau khi môi chất nhiệt trong thiết bị bay hơi hấp thụ nhiệt năng trong không khí, nó được điều áp bởi bơm nhiệt (máy nén) để tạo ra nhiệt độ cao, và sau đó nhiệt được giải phóng ra nước thông qua bộ trao đổi nhiệt để tăng nhiệt độ của nước, và môi chất nhiệt chảy qua van tiết lưu sau khi hạ nhiệt.Quay trở lại thiết bị bay hơi, lặp lại quá trình hấp thụ nhiệt và tỏa nhiệt, cho đến khi nhiệt độ của nước đun nóng đạt đến nhiệt độ cài đặt thì bơm nhiệt và quạt ngừng hoạt động.
3. Ưu điểm của máy nước nóng bơm nhiệt CO2:
1) Năng suất lạnh trên một đơn vị thể tích CO2 gấp vài lần năng suất lạnh của các chất làm lạnh khác.Đặc tính lưu lượng và truyền nhiệt tuyệt vời của nó có thể làm giảm đáng kể kích thước của máy nén và hệ thống, làm cho toàn bộ hệ thống rất nhỏ gọn;
2) Chất làm lạnh CO2 hầu như không có tác dụng phá hủy tầng ôzôn, và GWP cũng thấp;
3) Chất làm lạnh CO2 hiệu suất nhiệt cao kết hợp với phí điện ngoài giờ cao điểm vào ban đêm sẽ giảm đáng kể chi phí vận hành;
4) Hiệu suất tốt và ổn định hóa học, CO2 an toàn, không độc hại, không bắt lửa, thích hợp với các loại dầu bôi trơn khác nhau và các bộ phận và vật liệu cơ khí thông thường, và sẽ không bị phân hủy để tạo ra khí độc hại ngay cả ở nhiệt độ cao;
5) Nó có các đặc tính nhiệt động lực học tương thích với chu trình và thiết bị lạnh, và nhiệt ẩn của CO2 bay hơi tương đối lớn;
6) So với môi chất lạnh thông thường, việc nén CO2 theo chu trình tới hạn tương đối nhỏ, khoảng 2,5-3,0, có thể cải thiện hiệu suất hoạt động của máy nén, do đó làm tăng hệ số hiệu suất của hệ thống.
7) Việc sử dụng nhiệt độ khí thải CO2 cao hơn, có thể lấy nước nóng nhiệt độ cao hơn, có thể điều chỉnh trong phạm vi 55 ~ 90 ℃;Máy bơm nhiệt CO2 có thể hoạt động ở nhiệt độ -20 ℃, ngay cả trong môi trường lạnh khắc nghiệt cũng có thể cung cấp nước nóng 90 ℃.
8) CO2 là một chất tự nhiên vô tận và không cạn kiệt trên trái đất.Là một môi chất làm lạnh tự nhiên, CO2 được coi là CFC do bảo vệ môi trường, không độc hại và các đặc tính chu trình xuyên tới hạn tuyệt vời.Chất thay thế tốt nhất cho chất làm lạnh.
4. Sự khác biệt với máy bơm nhiệt thông thường:
Máy nước nóng bơm nhiệt CO2 sử dụng CO2 làm chất làm lạnh.Máy bơm nhiệt thông thường thường sử dụng chất làm lạnh thân thiện với môi trường làm chất làm lạnh.Nguyên lý làm việc của cả hai về cơ bản là giống nhau.Cả hai đều thuộc loại nén hơi, nhưng chúng hơi khác nhau.Bơm nhiệt CO2 thuộc về chu trình siêu tới hạn, tức là ngưng tụ.Ở đầu bình ngưng, CO2 sẽ không được ngưng tụ thành chất lỏng, trong khi chất làm lạnh Freon được ngưng tụ thành chất lỏng ở đầu bình ngưng và sau đó được tiết lưu.
5. Hạn chế phát triển của máy bơm nhiệt CO2:
Nhược điểm chính của CO2 làm chất làm lạnh là nó có nhiệt độ tới hạn thấp hơn (31,1 ° C) và áp suất tới hạn cao hơn (7,37MPa).Đặc biệt đối với loại thứ hai, nếu áp dụng chu trình xuyên tới hạn, áp suất làm việc của hệ thống lạnh CO2 có thể đạt tới 10 MPa, đòi hỏi khắt khe hơn về độ bền vật liệu, độ kín và kết nối đường ống của hệ thống.Không nghi ngờ gì nữa, chi phí sản xuất cũng là các nguồn không khí khác.Vài lần bộ phận bơm nhiệt.

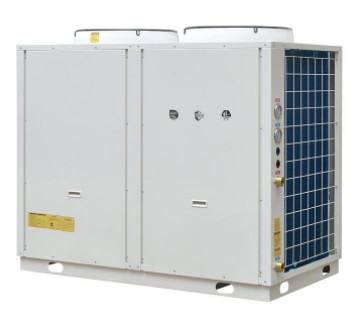

| Máy nước nóng bơm nhiệt Monobloc CO2 | ||||
| Loại đơn vị | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| Thông số kỹ thuật | 7,5HP | 10HP | 15HP | |
| Nguồn cấp | Ba pha năm dây380V / 50Hz | |||
| Chế độ làm nóng | Nhiệt trực tiếp / kiểu chu trình | |||
| Điều kiện làm việc tiêu chuẩn | Công suất sưởi ấm (kw) | 27,5 | 36,7 | 55.1 |
| Công suất đầu vào (kW) | 6.1 | 8.2 | 13,7 | |
| COP | 4,5 | 4,5 | 4,5 | |
| Lưu lượng nước nóng (m³ / h) | 0,59 | 0,79 | 1.18 | |
| Điều kiện nhiệt độ cao | Công suất sưởi kw) | 23,9 | 28,5 | 51,5 |
| Công suất đầu vào (kW) | 7,5 | 8.9 | 16.1 | |
| COP | 3.2 | 3.2 | 3.2 | |
| Lưu lượng nước nóng (m³ / h) | 0,27 | 0,33 | 0,59 | |
| Điều kiện nhiệt độ thấp | Công suất sưởi ấm (kw) | 17.3 | 21.4 | 34.8 |
| Công suất đầu vào (kW) | 6.2 | 7.6 | 12.4 | |
| COP | 2,8 | 2,8 | 2,8 | |
| Lưu lượng nước nóng (m³ / h) | 0,32 | 0,4 | 0,65 | |
| Các thành phần Thông tin |
Kích thước của mối nối ống nước | DN20 | DN25 | |
| Bộ trao đổi nhiệt nước | Bộ trao đổi nhiệt dạng tấm hoặc ống tay áo | |||
| Bộ trao đổi nhiệt không khí | Vây nhôm cho ống đồng | |||
| loại máy nén | Piston nửa kín | |||
| Bảng điều khiển | Màn hình cảm ứng màu | |||
| Nhiệt độ đầu ra tối đa (℃) | 90 ℃ | |||
| Chất làm lạnh | R744 (CO2) | |||
| Áp suất thiết kế (MPa) | Cạnh cao 15, cạnh thấp 8 | |||
| Kích thước (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Tiếng ồn (dB) | 56 | 59 | 62 | |
| Trọng lượng (kg) | 550 | 660 | 780 | |
| PHẠM VI sử dụng | Nhiệt độ nước cấp (℃) | 5 ~ 40 | ||
| Áp lực nước cấp | 0,05 ~ 0,4 | |||
| Nhiệt độ nước thải (℃) | 55 ~ 90 | |||
| Lưu lượng cực đại | 1,2 | 1,5 | 2,4 | |
| Nhiệt độ môi trường (℃) |
'-20 ~ 43
|
|||
