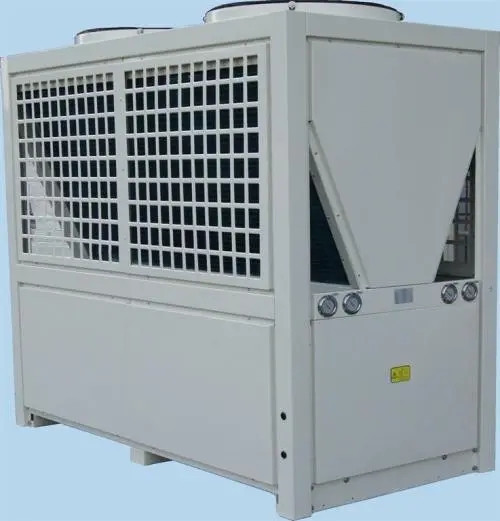

Giới thiệu máy bơm nhiệt nguồn không khí Cascade 25 kw R410A đầu ra chất làm lạnh của nước nóng 90 độ
Đối với máy bơm nhiệt, xếp tầng làmột giải pháp để sử dụng hệ thống giữa sự chênh lệch nhiệt độ rộng hơn của nguồn và phương tiện chìm.Do đó, có thể sử dụng nhiều hơn một (cho mỗi chu kỳ một) máy nén nhỏ hơn, có kết quả thuận lợi là ít thiếu hụt năng lượng hơn.
Máy bơm nhiệt dạng tầng là gì?
Máy bơm nhiệt dạng tầng gồm 4 hệ thống: hệ thống lạnh nước, chu trình lạnh nhiệt độ thấp sử dụng R22, chu trình bơm nhiệt nhiệt độ cao sử dụng R134a và hệ thống nước nóng.Máy bơm nhiệt dạng tầng tạo ra cả nước lạnh cho ứng dụng làm mát và nước nóng cho ứng dụng sưởi ấm.
Một hệ thống nước nóng máy bơm nhiệt theo tầng để khử hoạt tính ở nhiệt độ cao của coronavirus mới trong nước thải y tế bao gồm một hệ thống con nước nóng máy bơm nhiệt theo tầng và một hệ thống phụ xử lý nước thải khử trùng ở nhiệt độ cao.Hệ thống con nước nóng bơm nhiệt theo tầng bao gồm chu trình làm nóng nén đầu tiên và chu trình nén và gia nhiệt thứ hai, chu trình nén và gia nhiệt đầu tiên bao gồm máy nén thứ nhất, thiết bị bay hơi ngưng tụ, thiết bị tái sinh, van tiết lưu thứ nhất và thiết bị bay hơi hỗn hợp. được kết nối theo trình tự;chu trình nén và gia nhiệt thứ hai bao gồm được nối tuần tự Máy nén thứ hai, bộ làm mát không khí, van tiết lưu thứ hai và dàn bay hơi ngưng tụ;hệ thống phụ xử lý nước thải khử trùng ở nhiệt độ cao bao gồm chu trình xử lý thứ cấp nước thải và bể đứng lưu trữ nhiệt.Hệ thống không chỉ có thể thực hiện xử lý khử trùng và khử trùng ở nhiệt độ cao đối với nước thải có chứa nhiều vi sinh vật gây bệnh, chất ô nhiễm hóa học và chất ô nhiễm phóng xạ, mà còn thu hồi nhiệt thải của nước thải y tế được thải ra ngoài để làm nóng sơ bộ nước thải chưa qua xử lý để khử trùng ở nhiệt độ cao.Ưu điểm tiết kiệm năng lượng của hệ thống được cải thiện.
Một phương pháp và thiết bị để điều khiển dừng khởi động máy nén xả băng bơm nhiệt theo tầng;phương pháp này bao gồm: phát hiện xem hệ thống đầu tiên có đáp ứng điều kiện xả đá hay không;nếu hệ thống đầu tiên đáp ứng điều kiện xả đá, theo điều khiển dừng khởi động cài đặt trước Các quy tắc điều khiển máy nén sơ cấp đầu tiên được bật để xả đá;điều khiển hệ thống thứ hai để vào chế độ sưởi ấm;Phương án của ứng dụng hiện tại điều phối hành động xả băng của máy nén theo quy tắc điều khiển dừng khởi động để tránh bơm nhiệt theo tầng Trong quá trình xả băng, bảo vệ áp suất cao phía sơ cấp hoặc bảo vệ áp suất thấp phía thứ cấp được kích hoạt để cải thiện hiệu quả xả băng .Đồng thời, hệ thống thứ hai được làm nóng để tránh nhiệt độ nước giảm đột ngột và đảm bảo sự ổn định của quá trình rã đông.
| Spec | KFXRS-25II / GW | KFXRS-52II / GW | KFXRS-102II / GW | KFXRS-150II / GW |
| Vôn | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz |
| Công suất gia nhiệt danh nghĩa (nước nóng) | 25kW | 52kW | 102kW | 150kW |
| Công suất đầu vào công suất sưởi danh nghĩa | 8kW | 16,5kW | 33kW | 48kW |
| Công suất làm nóng nhiệt độ thấp (nước nóng) | 18kW | 36,5kW | 72kW | 110kW |
| Nhiệt độ thấp năng lượng đầu vào sưởi ấm | 6kW | 12kW | 24kW | 36kW |
| Công suất đầu vào tối đa | 13kW | 26kW | 52kW | 78kW |
| Dòng hoạt động tối đa | 35A | 70A | 140A | 210A |
| Công suất sưởi danh nghĩa (sưởi ấm) | 21kW | 42kW | 84kW | 125kW |
| Công suất đầu vào sưởi ấm danh nghĩa | 7kW | 14kW | 28kW | 42kW |
| Nhiệt độ thấp sưởi ấm (sưởi ấm) | 18kW | 36kW | 79kW | 108kW |
| Nhiệt độ thấp năng lượng đầu vào sưởi ấm | 6kW | 12kW | 24kW | 36kW |
| Dòng nước định mức | 3,5m³ / giờ | 7m³ / giờ | 14m³ / giờ | 21m³ / giờ |
| Tên chất làm lạnh / lượng phun | R410A / R134a (5500g / 4200g) | R410A / R134a (5500g / 4200g) * 2 | R410A / R134a (5500g / 4200g) * 4 | R410A / R134a (5500g / 4200g) * 6 |
| chống nước | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| tiếng ồn | ≤62dB (A) | ≤68dB (A) | ≤72dB (A) | ≤76dB (A) |
| Áp suất làm việc cho phép trên khí thải /mặt hút |
4,5MPa / 0,15MPa | 4,5MPa / 0,15MPa | 4,5MPa / 0,15MPa | 4,5MPa / 0,15MPa |
| Áp suất cao / áp suất thấp áp suất tối đa cho phép | 4,5MPa | 4,5MPa | 4,5MPa | 4,5MPa |
| Áp suất làm việc tối đa của bộ trao đổi nhiệt | 4,5MPa | 4,5MPa | 4,5MPa | 4,5MPa |
| kích thước (L * W * H) mm | 780 * 820 * 1780 | 1550 * 780 * 1780mm | 1570 * 1550 * 1850mm | 2360 * 1550 * 1850mm |
| Trọng lượng | 160kg | 318kg | 630kg | 950kg |
| Mức độ chống sốc | tôi | |||
| mức độ chống thấm nước | IPX4 | IPX4 | IPX4 | IPX4 |
| Sự liên quan | DN32 (bên ngoài) | DN40 (bên ngoài) | DN54 (mặt bích) | DN65 (mặt bích) |
| Đơn giá usd / bộ | 3607 | 6725 | 13115 | 19680 |
| Điều kiện sưởi ấm: (nước nóng): Bầu khô xung quanh là 20 ° C, bầu ướt xung quanh là 15 ° C, nhiệt độ nước ban đầu là 15 ° C và nhiệt độ nước cuối cùng là 75 ° C. Bầu khô môi trường -7 ° C, bầu ướt xung quanh -8 ° C, nhiệt độ nước ban đầu 6 ° C và nhiệt độ nước cuối 75 ° C. Thiết bị sưởi đa năng đầu cuối Điều kiện sưởi ấm: (sưởi ấm) Bầu khô xung quanh là 7 ° C, bầu ướt xung quanh là 6 ° C và nhiệt độ nước đầu ra là 75 ° C. Bầu khô môi trường -7 ° C, bầu ướt xung quanh -8 ° C, nhiệt độ nước thải 75 ° C. |
||||
