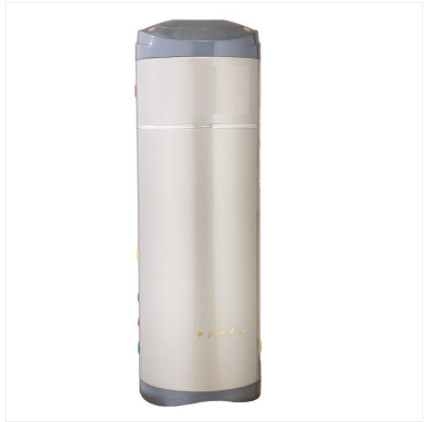

R410A EVI Nhiệt độ thấp Khí hậu lạnh Nguồn không khí Máy bơm nhiệt Nước nóng không đổi
EVI nhiệt độ thấp không khí-nguồn bơm nhiệt Là một loại sưởithiết bị được sử dụng rộng rãi ở các khu vực lạnh giá của Châu Âu.Bởi vì hệ thống phun hơi tăng cường (EVI) công nghệ máy nén và chất làm lạnh thân thiện với môi trường hiệu quả cao, Máy bơm nhiệt EVI có thể hoạt động ổn định ở những vùng lạnh giá thấp nhất không khí nhiệt độ đạt -25 ℃
Phương pháp điều khiển của hệ thống bơm nhiệt nhiệt độ thấp này bao gồm các bước sau: A. Bật máy nén, và sau khi mạch chính chạy trong thời gian t1 cho đến khi hoạt động của môi chất lạnh trong nó gần ở trạng thái ổn định, chạy mạch tăng entanpi phản lực. ;B. Đánh giá khí thải trong quá trình gia nhiệt Liệu nhiệt độ không khí hàng T có lớn hơn nhiệt độ khí thải tối đa đặt trước Hàng T max hay không, nếu có, chuyển sang bước C, nếu không, chuyển sang bước E;C. Bơm trực tiếp chất lỏng làm lạnh siêu lạnh vào khoang áp suất giữa của máy nén để giảm nhiệt độ xả hàng T;D. Xác định xem nhiệt độ khí thải hàng T có lớn hơn nhiệt độ khí thải tối đa đặt trước Hàng T max hay không - giá trị chênh lệch trả về △ Giảm nhiệt độ khí thải hàng T, nếu có, chuyển sang bước C, nếu không, chuyển sang bước E;E, Hệ thống được đốt nóng đến nhiệt độ cài đặt và thoát ra ngoài.Thiết kế này giải quyết vấn đề là hệ thống bơm nhiệt nhiệt độ thấp hiện tại không thể đạt được trạng thái ổn định càng sớm càng tốt trong giai đoạn đầu hoạt động, và sự phân bố chất làm lạnh của mạch chính và mạch phun có thể không đồng đều, và độ tin cậy của máy nén được cải tiến.
Đặc điểm củaR410A EVI Nhiệt độ thấp Khí hậu lạnh Nguồn không khí Máy bơm nhiệt Nước nóng không đổi
Máy nén dòng Copeland ZW (cấu trúc)
Phớt nổi — được thiết kế đặc biệt để thích ứng với tỷ lệ nén cao;cuộn cố định và van xả động - được thiết kế đặc biệt để thích ứng với sự chênh lệch áp suất cao;EVI - kiểm soát nhiệt độ khí thải an toàn;động cơ — động cơ lớp cách điện cao
① Máy nén dòng Copeland ZW (phạm vi hoạt động cực rộng)
Máy nén dòng Copeland ZW (entanpi tia khí)
Các thành phần chính - Bộ trao đổi nhiệt dạng ống và vỏ S & C
②Các thành phần chính-Bộ trao đổi nhiệt dạng ống và vỏ S & C (đặc tính hiệu suất)
A. Cấu trúc nhỏ gọn và hiệu quả cao:
Ống trao đổi nhiệt hiệu suất cao được sử dụng bên trong, và diện tích trao đổi nhiệt của nó gấp 3,7 lần so với ống trần.Các cánh tản nhiệt bên ngoài ống và đường gờ bên trong ống có thể gây ra sự hỗn loạn mạnh của chất làm lạnh và nước làm mát, do đó hiệu quả truyền nhiệt được cải thiện đáng kể.
B. Sắp xếp ngược dòng:
Việc bố trí ngược dòng của mạch nước làm mát và mạch chất làm lạnh có thể đảm bảo mức độ siêu lạnh của chất làm lạnh đầu ra và cải thiện hiệu quả hệ thống tương ứng;
C. Thích ứng với sự chênh lệch nhiệt độ lớn giữa nước đầu vào và đầu ra:
Giảm lượng nước ngưng tuần hoàn, tương ứng giảm kích thước của đường ống nước ngưng và kích thước của bơm tuần hoàn;áp suất phía mặt nước giảm xuống làm giảm công suất máy bơm và chi phí vận hành;
D. Có thể được đông lạnh và làm sạch:
Các cuộn xoắn ốc làm cho nước chảy trơn tru và tạo điều kiện thuận lợi cho việc thực hiện làm sạch đông lạnh;làm sạch đông lạnh có thể rút ngắn thời gian chết và tránh sử dụng hóa chất;
E. Khe hở giữa mạch chất làm lạnh và vỏ là nhỏ:
Sẽ không làm cho dầu bôi trơn ở lại, có thể đảm bảo dầu trở lại;
F. Cuộn dây nước không có mối nối bên trong:
Hệ số rò rỉ được giảm thiểu và kiểm tra áp suất 5MPa đảm bảo hoạt động an toàn và ổn định của bộ trao đổi nhiệt.
③) Hệ thống kiểm soát công nghệ chính
Công nghệ điều khiển van tiết lưu điện tử phun hơi để tăng entanpi;
Công nghệ kiểm soát nhiệt độ khí thải giới hạn;
Công nghệ điều khiển quá nhiệt của van tiết lưu điện tử của mạch chính;
Nhiệt độ nước tuân theo công nghệ kiểm soát hoạt động nhiệt độ môi trường xung quanh.
4 Phân tích các chỉ tiêu kinh tế và tiết kiệm năng lượng
①Báo cáo thử nghiệm của bên thứ ba (SGS):
Các dịp nộp đơn
① Mục đích:
◆ Nước nóng sinh hoạt, yêu cầu cao về nhiệt độ nước đầu ra ◆ Nước để tắm, giặt, vệ sinh, xông hơi và sử dụng trong công nghiệp;
◆ Hệ thống sưởi, yêu cầu cao về nhiệt độ nước đầu ra ◆ Bộ phận tản nhiệt, cuộn dây quạt;◆ Sưởi ấm thoải mái, yêu cầu nhiệt độ nước đầu ra thấp
◆ Hệ thống sưởi sàn.
| Thông số kỹ thuật. | DKFXRS-16II / R |
| Công suất sưởi ấm danh định ở nhiệt độ phòng (kW) | 16.8 |
| Sưởi ấm danh nghĩa ở nhiệt độ phòng (kW) | 4.1 |
| Nhiệt độ thấp sưởi ấm danh nghĩa công suất (kW) |
8.1 |
| Nhiệt độ thấp danh nghĩa sưởi ấm (kW) | 3.5 |
| Công suất đầu vào tối đa (kW) | 6,8 |
| Dòng điện tối đa (A) | 12 |
| Thông số kỹ thuật nguồn (Hz) | 380V 3N ~ 50 |
| Lượng chất làm lạnh / phí | R22 / 6000g |
| noisedb (A) | <65 |
| Khả năng chống nước kPa | <100 |
| Mức độ chống sốc | Tôi |
| mức độ chống thấm nước | IPX4 |
| Cỡ đầu vào và cửa hàng |
DN32 |
| Kích thước đơn vị (mm) | 1030x410x1390 |
| Đơn vị Trọng lượng (kg) | 149 |
